Schlauchschellen

Befestige deinen Lüftungsschlauch mit einer Spiro Schlauchschelle am passenden Flansch oder Anschlussstutzen. Wähle aus den Spannbereichen 65–165, 65–325 und 65–525 mm. Miss den Außendurchmesser des montierten Schlauchs. Wir helfen dir, die passende Größe zu wählen und den Anschluss richtig zu montieren.

3 Produkte

Welche Schlauchschelle passt zu deinem Anschluss?

Wähle eine Schlauchschelle nach dem Spannbereich um den montierten Schlauch. Schiebe den Schlauch zuerst über den vorgesehenen Stutzen und miss den Außendurchmesser an der Klemmstelle. Prüfe bei isolierten Schläuchen, welche Schicht du befestigst. Der Nenndurchmesser allein reicht nicht aus.

  • 65–165 mm: für einen gemessenen Außendurchmesser innerhalb dieses Bereichs.
  • 65–325 mm: ein größerer Spannbereich, etwa für einen montierten Anschluss über 165 mm.
  • 65–525 mm: der größte Spannbereich in unserem Sortiment, für Anschlüsse innerhalb dieser Grenzen.

Wähle einen passenden Spannbereich und berücksichtige den Platz für Band und Schraubverschluss. Das Höchstmaß ist kein fester Schlauchdurchmesser. Ein Anschluss mit 170 mm gemessenem Außendurchmesser liegt beispielsweise außerhalb von 65–165 mm, aber innerhalb von 65–325 mm.

Prüfe auch Durchmesser und Passform deiner Formteile. Eine größere Schelle gleicht eine ungeeignete Schlauch- oder Flanschgröße nicht aus.

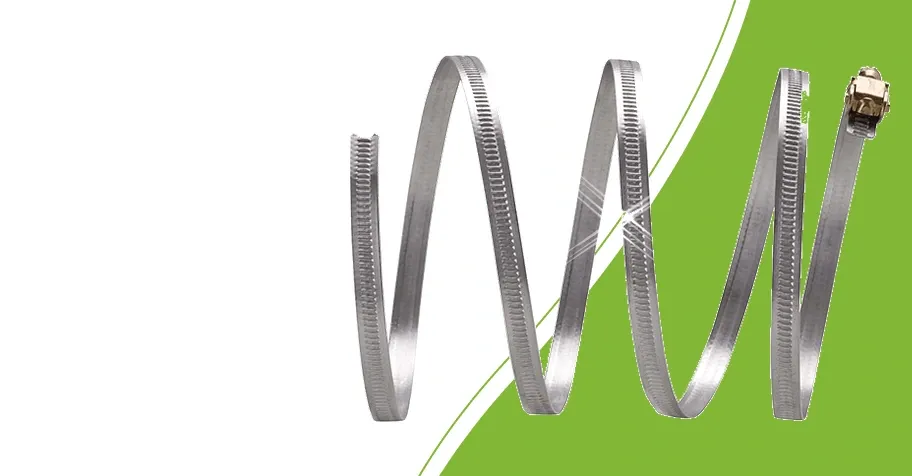

Spiro Schlauchschelle mit aufgerolltem Metallband und Schraubverschluss

Befestigen und Abdichten getrennt prüfen

Schiebe einen passenden Lüftungsschlauch gerade über den Anschlussstutzen. Setze die Schelle auf den vom Stutzen gestützten Bereich. Halte den Verschluss zugänglich und ziehe die Schelle an, ohne Schlauch oder Anschluss zu verformen. Schalte angeschlossene Geräte vor Arbeiten an der Verbindung aus.

Die Schelle hält den Schlauch mechanisch fest. Dichte mögliche Leckstellen mit einem für Schlauch und Untergrund geeigneten Material ab. Prüfe nach der Montage auf lockere Teile, Lecks und Knicke. Unser Montageratgeber zu Schlauch, Schelle und Abdichtung erklärt die vollständige Reihenfolge.

Den Anschluss vor der Bestellung prüfen

Notiere den montierten Außendurchmesser, den Schlauchtyp und den Platz rund um die Verbindung. Bei isolierten Schläuchen müssen Innenkanal, Dämmung und Außenmantel jeweils passend abgeschlossen werden. Nur den Außenmantel festzuklemmen bestätigt keinen sicheren Sitz des Innenkanals.

Stütze die Luftleitung ab, damit Gewicht und Zugkräfte nicht an der Schelle hängen. Verwende bei unterschiedlichen Kanalmaßen eine passende Lüftungsreduzierung und für eine gerade Verbindung einen geeigneten Lüftungsverbinder. Unsicher bei der Passform? Schicke uns ein Foto und die gemessenen Maße.

Ratgeber zu Schlauchanschlüssen

Alle Ratgeber zu Formteilen

Ergänze deinen Schlauchanschluss

Häufige Fragen zu Schlauchschellen

Hilfe bei der passenden Schellengröße?

Schicke uns den gemessenen Außendurchmesser, den Schlauchtyp und ein Foto des Anschlusses. Wir helfen dir, den passenden Spannbereich und geeignete Formteile zu wählen.

  • Der Außendurchmesser des montierten Schlauchs

  • Der Schlauchtyp und das Anschlussmaß

  • Ein Foto der Verbindung und des verfügbaren Platzes
