Lüftungsschlauch am Flansch montieren: Schelle und Abdichtung
Ein guter Schlauchanschluss braucht die richtige Passform, mechanische Befestigung und sorgfältige Abdichtung. Mit dieser Reihenfolge montierst du eine Verbindung, die sich zuverlässig prüfen lässt.
Mit passendem Schlauch und Flansch beginnen
Prüfe vor der Montage die Anschlussmaße von Schlauch und Lüftungsflansch. Kontrolliere Randzustand und verfügbaren Einsteckraum. Mehr Klebeband korrigiert keinen Riss, beschädigten Rand oder unpassenden Durchmesser.

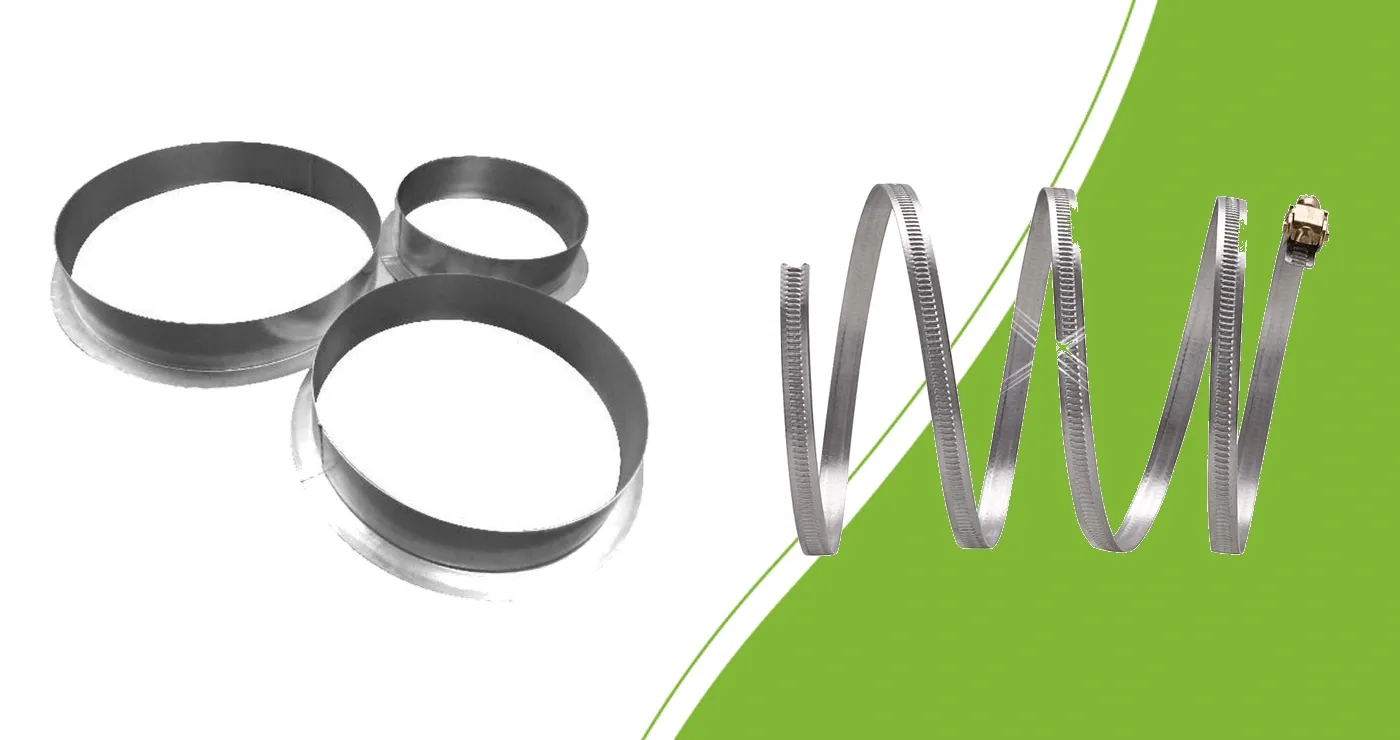

Bei einem neuen Flansch prüfst du zusätzlich Platte, Befestigungspunkte und Untergrund. Ein Flansch 160 mm muss zum vorgesehenen Anschluss und zur Befestigungsart passen. Kontrolliere bei unklaren Kombinationen zuerst Durchmesser und Passform.
Die Schelle nach der montierten Verbindung wählen
Der Spannbereich muss um den Schlauch passen, wie er über dem Anschlussstutzen sitzt. Miss deshalb Außendurchmesser oder Umfang dieser Kombination. Das reine Kanalmaß ist ein Ausgangspunkt, keine vollständige Schellenberechnung. Prüfe außerdem Bandbreite und Platz hinter dem Rand.
Eine Schlauchschelle 65–165 mm hat einen Einstellbereich; 165 mm ist nicht die einzige nutzbare Größe. Wähle unter den Schlauchschellen eine Ausführung, die im vorgesehenen Bereich sicher schließt. Erzwinge keine Größe außerhalb dieses Bereichs. Ziehe nicht so fest an, dass Schlauch oder Kunststoffstutzen verformt werden.
In einer prüfbaren Reihenfolge montieren
Schalte Geräte vor Arbeiten an den Anschlüssen aus und schaffe Arbeitsraum.
Bereite ein sauberes Schlauchende vor und schiebe es gerade auf den vorgesehenen Stutzen.
Setze die Schelle über den abgestützten Anschlussbereich.
Befestige die Verbindung, ohne den Luftweg einzudrücken.
Dichte mit geeignetem Material für Schlauch und Untergrund ab.
Stütze den Verlauf, damit Gewicht und Zug nicht am Anschluss hängen.
Die Schelle befestigt mechanisch. Dichtmaterial schließt mögliche Leckstellen. Klebeband allein ersetzt keine passende mechanische Verbindung. Eine angezogene Schelle bestätigt für sich genommen noch keine Luftdichtheit.
Isolierten Schlauch lagenweise fertigstellen
Ein isolierter Lüftungsschlauch besteht aus Innenkanal, Dämmung und Außenmantel. Schließe den luftführenden Innenkanal korrekt an und arbeite danach Dämmung und Mantel ab. Wird nur der Außenmantel geklemmt, kann der Innenkanal lose oder undicht bleiben.
Nutze eine Montagemethode und Dichtmaterial für den genauen Schlauch. Übertrage keine universelle Überlappungslänge oder ein einheitliches Anzugsmoment auf alle Produkte. Halte die Verbindung für Kontrolle und Austausch zugänglich. Unsere Auswahlhilfe für Lüftungsschläuche erklärt die Schlauchtypen.
Mit vollständigem Luftweg prüfen
Kontrolliere nach der Montage Sitz des Schlauchs, Schellenposition und mögliche Knicke. Starte die Lüftung und prüfe Leckagen, Vibrationen und lose Teile. Beziehe Filter und Abzweige ein. Ein Ventilator ohne angeschlossenen Widerstand zeigt nicht die Leistung der gesamten Anlage.
Bleibt eine Verbindung undicht, demontiere sie und kontrolliere Passform und Rand. Eine weitere Lage Klebeband über einem losen oder schiefen Formteil verdeckt das Problem. Prüfe bei Verzweigungen auch unsere Auswahlhilfe zu T- und Y-Stücken.
