T-Stück oder Y-Stück für die Lüftung: den Abzweig wählen
T-Stück und Y-Stück schaffen eine Abzweigung, führen die Luft aber durch unterschiedliche Formen. Entscheide nach Verlauf, Anschlussmaßen und Widerstand beider Zweige.
Zuerst die Strömungsrichtung zeichnen
Skizziere, wo die Luft herkommt und wohin sie strömen soll. Unterscheide zwischen dem Verteilen eines Luftstroms und dem Zusammenführen zweier Ströme. Markiere Ventilator, Filter und beide Kanalzweige. So wählst du Lüftungsformteile für die gesamte Anordnung.
Miss auch den verfügbaren Platz. Ein Bauteil kann auf den Schlauch passen und trotzdem direkt dahinter einen scharfen Knick erzwingen. Plane Raum für das Formteil, die Anschlüsse und einen gleichmäßigen Schlauchverlauf ein.
Was unterscheidet die Formen?

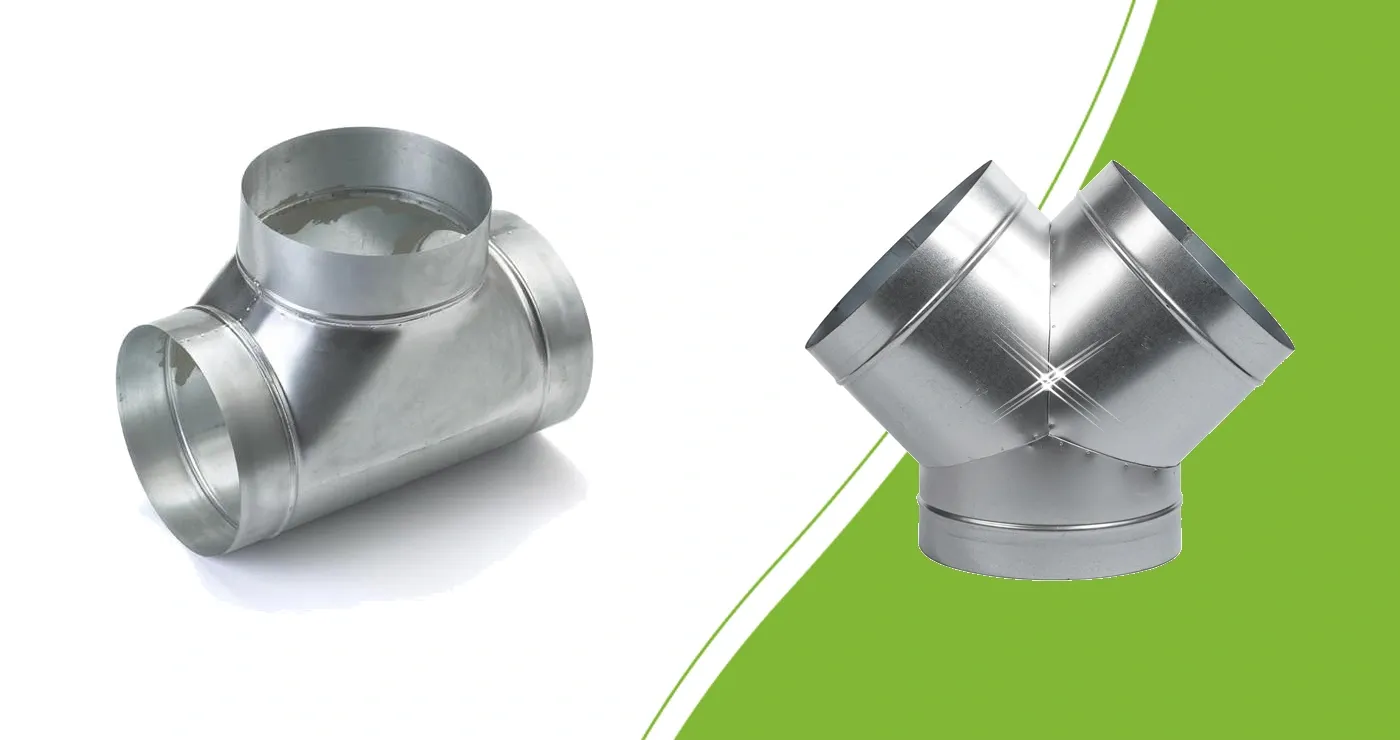

Beim T-Stück steht der Seitenabgang rechtwinklig zum durchgehenden Kanal. Das kann zu einem geraden Verlauf mit seitlichem Anschluss passen. Ein Y-Stück verzweigt schräg und kann zwei schräg weiterführende Zweige besser aufnehmen.
Vergleiche die tatsächliche Form und Strömungsrichtung. Eine sanftere Richtungsänderung kann die Strömung begünstigen. Die Bezeichnung Y-Stück bestätigt jedoch keinen festen Leistungsvorteil. Winkel, Durchmesser, Kanallänge und übrige Installation zählen mit. Für die Richtungsänderung eines einzelnen Kanals ist ein Bogen die passendere Bauform.
Alle drei Anschlüsse prüfen
Ein Abzweig hat drei Anschlusspunkte. Prüfe an jedem Punkt Durchmesser und Passform. Vergleiche etwa ein T-Stück 160 mm mit einem Y-Stück 160 mm. Gehe nicht davon aus, dass jede andere Ausführung drei gleiche Anschlussmaße besitzt.
Eine Hauptleitung mit kleinerem Seitenzweig braucht ein geeignetes Bauteil oder einen bewusst gewählten Übergang. Dimensioniere nach dem benötigten Luftweg, nicht nur nach einem bereits vorhandenen Schlauch. Unsere Erklärung zu Durchmessern und Reduzierungen hilft bei der Prüfung.
Zwei Zweige bedeuten keine Halbierung
Die Luft verteilt sich entsprechend dem Widerstand. Gleiche Anschlussdurchmesser liefern deshalb nicht automatisch gleiche Volumenströme. Ein kurzer gerader Zweig und ein langer Zweig mit Bögen bilden unterschiedliche Luftwege. Filter und weitere angeschlossene Bauteile beeinflussen das Ergebnis ebenfalls.
Ein T- oder Y-Stück ist keine Regel- oder Rückschlagklappe. Wenn du Zweige unabhängig einstellen oder Rückströmung begrenzen möchtest, benötigt die Installation geeignete Einrichtungen. Beurteile auch, was bei ausgeschaltetem Ventilator oder einem ausgeschalteten angeschlossenen Gerät passiert.
Die fertige Installation kontrollieren
Stütze den Abzweig, damit die Schläuche nicht an den Anschlüssen ziehen. Verwende geeignete Schellen und Abdichtung. Beurteile beide Zweige bei vollständig angeschlossener Anlage, nicht nur die Luft unmittelbar am Ventilator.
Miss die Volumenströme, wenn die Verteilung entscheidend ist. Eine Hand am Auslass ersetzt keine genaue Messung. Erhöhe nicht sofort die Ventilatordrehzahl, um einen ungünstigen Verlauf auszugleichen. Prüfe zuerst Knicke, Leckagen, unnötige Verengungen und Unterschiede der Zweige. Unsere Montagekontrolle für Lüftungsschläuche unterstützt die Anschlussprüfung.
