Lüftungsformteile wählen: Durchmesser, Passform und Reduzierung
Ein Formteil passt, wenn Funktion, Durchmesser und Anschlusstyp stimmen. Wir erklären, wie du Flansche, Verbinder und Reduzierungen auswählst, ohne dich nur auf die Größenbezeichnung zu verlassen.
Jeden Anschluss einzeln erfassen
Zeichne eine einfache Skizze deines Luftwegs. Notiere an Ventilator, Filter, Schlauch und Kanalteil den Anschlussdurchmesser und welche Teile ineinander oder übereinander geschoben werden. Miss vorhandene Anschlüsse, wenn die Größe unklar ist. Das Außenmaß eines Stutzens unterscheidet sich vom Innenmaß eines Schlauchs.
Bei Lüftungsflanschen und Formteilen wählen wir zuerst die Funktion. Ein gerader Verbinder koppelt Bauteile. Eine Reduzierung überbrückt unterschiedliche Durchmesser. Ein Flansch schafft einen Kanalanschluss an einer passenden Fläche oder einem Gerät. Die umgebende Platte bestimmt nicht die Schlauchgröße.
Die gleiche Größenbezeichnung bestätigt keine Passform

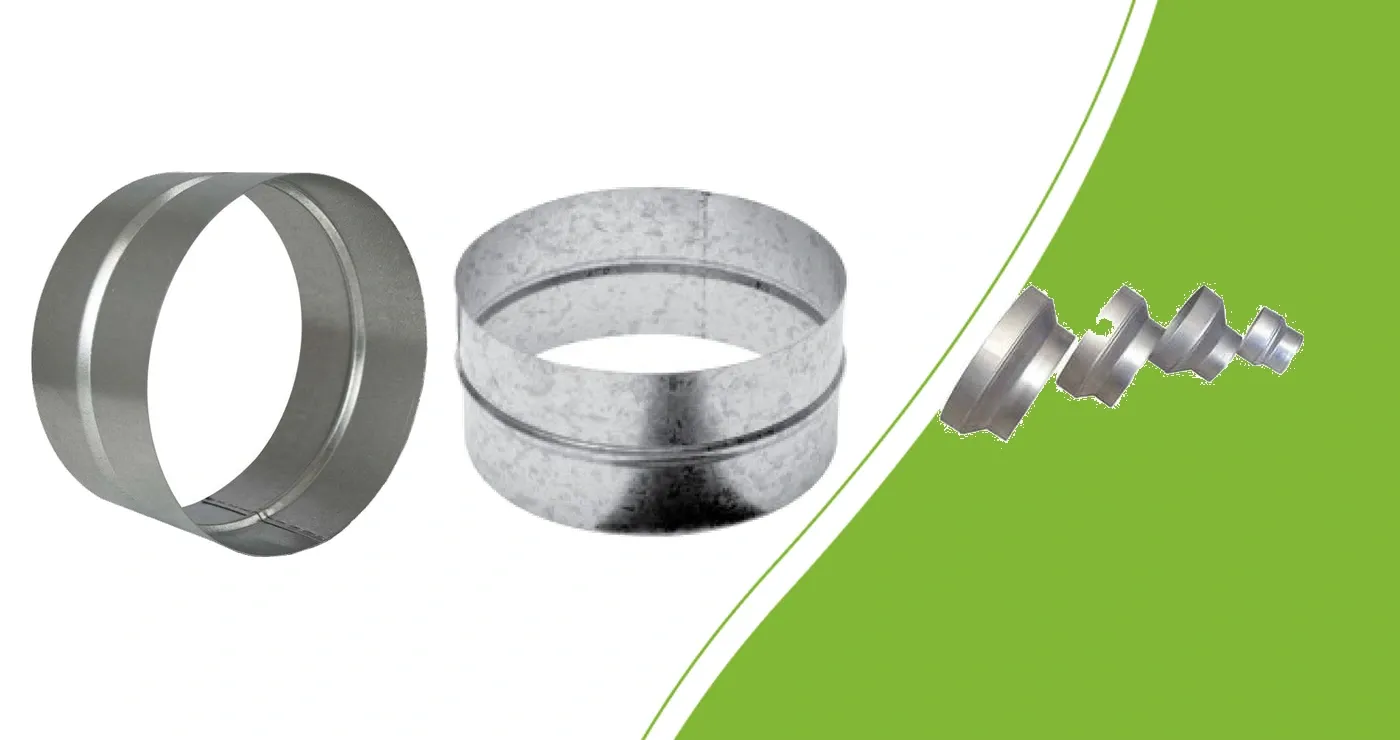

Im Sortiment gibt es beispielsweise einen 160-mm-Verbinder für Schlauch und einen 160-mm-Verbinder für Formteile. Prüfe die vorgesehene Verbindung. Die Zahl 160 allein reicht für die Auswahl nicht aus.
Auch ähnliche Maße wie 125 und 127 mm dürfen nicht ungeprüft gleichgesetzt werden. Vergleiche Innen- und Außenmaß, Einstecklänge und vorgesehenen Schlauchtyp. Eine Schelle sichert eine passende Verbindung; sie gleicht keinen falschen Anschlussdurchmesser aus.
Beide Seiten einer Reduzierung prüfen
Bei einer Reduzierung 160–200 mm müssen beide Enden zum Verlauf passen. Prüfe außerdem die Einbaulänge. Zwischen Ventilator, Wand und Schlauchbogen muss Platz für das Bauteil und seine Befestigung bleiben.
Ein Übergang löst einen Größenunterschied, macht eine Verengung aber nicht strömungsneutral. Eine runde Öffnung mit 160 mm besitzt ungefähr 64% der Querschnittsfläche einer 200-mm-Öffnung. Das ist ein geometrischer Vergleich, keine Prozentangabe zum Luftverlust. Der tatsächliche Volumenstrom hängt von Ventilator, Filter, Kanallänge und sämtlichen Formteilen ab.
Montage und Wartung mitplanen
Lege den Verlauf vor der endgültigen Montage aus. Prüfe, ob die Anschlüsse gerade und spannungsfrei passen. Lass Platz zum Bedienen der Schelle und zum späteren Austausch. Ein kurzer Verlauf mit geeigneten Teilen ist praktischer als mehrere Übergänge, die eine frühere Fehlwahl korrigieren.
Befestige und dichte mit einer Methode ab, die zu den genauen Bauteilen passt. Stütze schwerere Abschnitte separat. Prüfe anschließend, dass der Schlauch weder knickt noch eingedrückt wird. Unsere Montagehilfe zu Flansch und Schlauchschelle erklärt die Befestigung.
Mit einer Anschlussliste bestellen
Erfasse Funktion und Maß auf beiden Seiten jeder Verbindung.
Prüfe Innenmaß, Außenmaß und vorgesehene Passform.
Plane Einbaulänge, Bogenraum und Zugänglichkeit ein.
Wähle geeignete Befestigung und Abdichtung.
Beurteile den vollständigen Luftweg nach der Montage.
Brauchst du einen Abzweig? Vergleiche T-Stück und Y-Stück, bevor du die Liste abschließt.
