PVC 32 mm und 1 Zoll: Anschlussmaße richtig prüfen
Ein 32-mm-Rohranschluss und ein 1-Zoll-Gewinde bezeichnen verschiedene Maße. Mit dieser Prüfung vermeidest du ein Fitting, das passend aussieht, aber den falschen Anschluss hat.
Mit dem vorhandenen Anschluss beginnen
Kläre vor dem Kauf, was du verbinden möchtest: zwei Rohre, einen Abzweig oder eine Leitung mit einem Ventil beziehungsweise anderen Bauteil. Notiere Material und vollständige Größenangaben beider Seiten. Beim Austausch helfen ein Foto des alten Fittings und die Rohrbeschriftung mehr als nur die Außenmaße des Fittings.

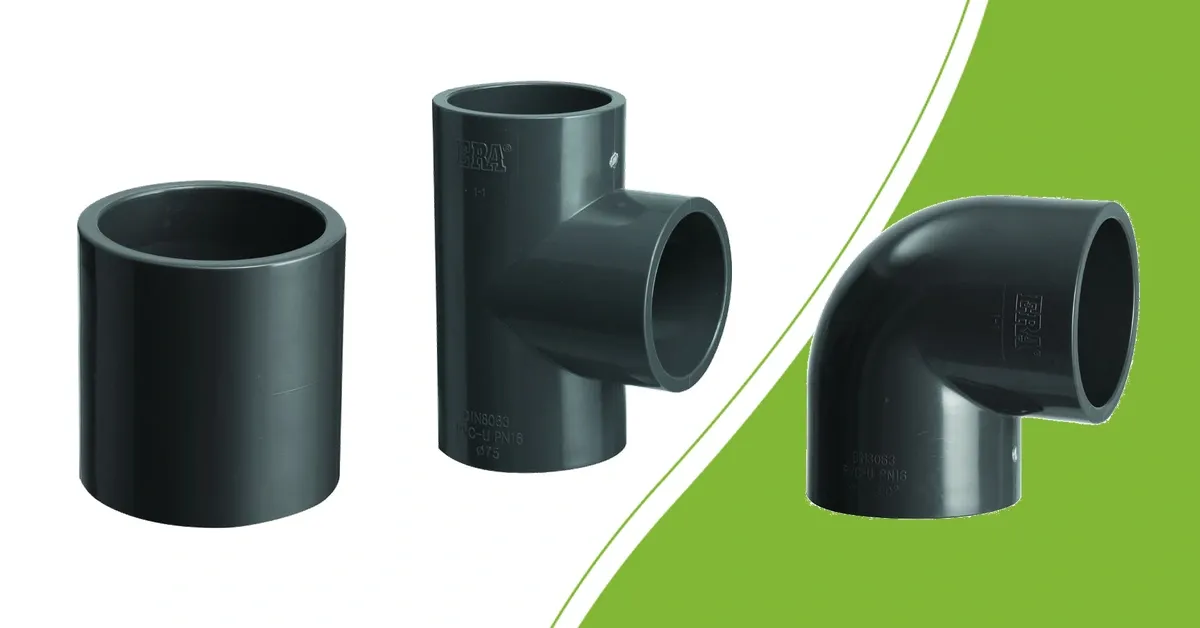

Unsere PVC-Fittings konzentrieren sich auf 32-mm-Komponenten. Das grenzt die Auswahl ein. Die gleiche Größenangabe allein bestätigt aber noch keine passende Kombination.
Was misst du an einem 32-mm-PVC-Rohr?
Bei metrischen PVC-Klebeanschlüssen ist der Außendurchmesser des passenden Rohrs maßgeblich. Miss einen geraden, unbeschädigten Abschnitt mit einem Messschieber. Miss nicht die Außenseite der Muffe: Dort kommt die Wand des Fittings hinzu. Auch der freie Innendurchlass ist ein anderes Maß.
Vergleiche die Messung mit Rohrbeschriftung und Fitting-Ausführung. Ein verformtes Ende oder alter Kleber kann das Messergebnis verfälschen. Die Messung dient zur Auswahl des passenden Teils. Eine zu enge oder zu weite Passung solltest du nicht mit mehr Kleber ausgleichen.
Warum 1 Zoll kein 25,4-mm-Rohranschluss ist
Ein Zoll als Längeneinheit entspricht 25,4 mm. Bei einem Rohrgewinde bezeichnet 1 Zoll jedoch ein Nennmaß. Du kannst diese Bezeichnung nicht direkt mit dem Außendurchmesser eines metrischen Rohrs vergleichen. Auch Gewindeprofil, Steigung und Ausführung gehören zur Auswahl.
Ein 32-mm-T-Stück mit 1-Zoll-Innengewinde kombiniert zwei Anschlussarten. Die 32-mm-Angabe gehört zur Rohrseite, das Innengewinde braucht ein passendes Gegenstück. Dasselbe gilt für den Winkel mit Innengewinde.
Innengewinde, Außengewinde und Dichtstelle prüfen
Innengewinde liegt innerhalb einer Öffnung, Außengewinde außen an einem Anschlussstück. Prüfe zusätzlich, wo die Verbindung abdichtet. Manche Gewindeverbindungen benötigen ein geeignetes Gewindedichtmittel, andere einen Ring oder eine Flachdichtung. Gib nicht automatisch auf jede Verschraubung PTFE-Band.
Prüfe Material, Gewindeart und Montagevorgaben beider Teile. Erzwinge keine Kombination, die nur wenige Gewindegänge greift. Zu viel Kraft kann ein Kunststoff-Fitting beschädigen, ohne die Ursache einer schlechten Passung zu beheben.
Vor der Bestellung eine Anschlussliste erstellen
Notiere je Verbindung Material, Rohrgröße, Klebe- oder Gewindeanschluss, Innen- oder Außengewinde und Funktion. Halte außerdem Betriebsdruck, Temperatur und Flüssigkeit fest. Alle Bauteile müssen für diese Bedingungen geeignet sein; eine allgemeine Materialbezeichnung reicht nicht aus.
Wähle danach Muffen, Winkel, Abzweige und Absperrungen. Für flexible PE-Leitungen brauchst du einen passenden Materialübergang. Im Ratgeber PVC kleben oder Gewinde abdichten erfährst du, wie du die Montage auf den Anschluss abstimmst.
